Opis i specyfikacja
Zestaw do nawadniania kortu tenisowego oparty o 6 zraszaczy rotacyjnych i-25 Hunter
Dla gmin i instytucji oferujemy odroczony termin płatności do 14 dni !

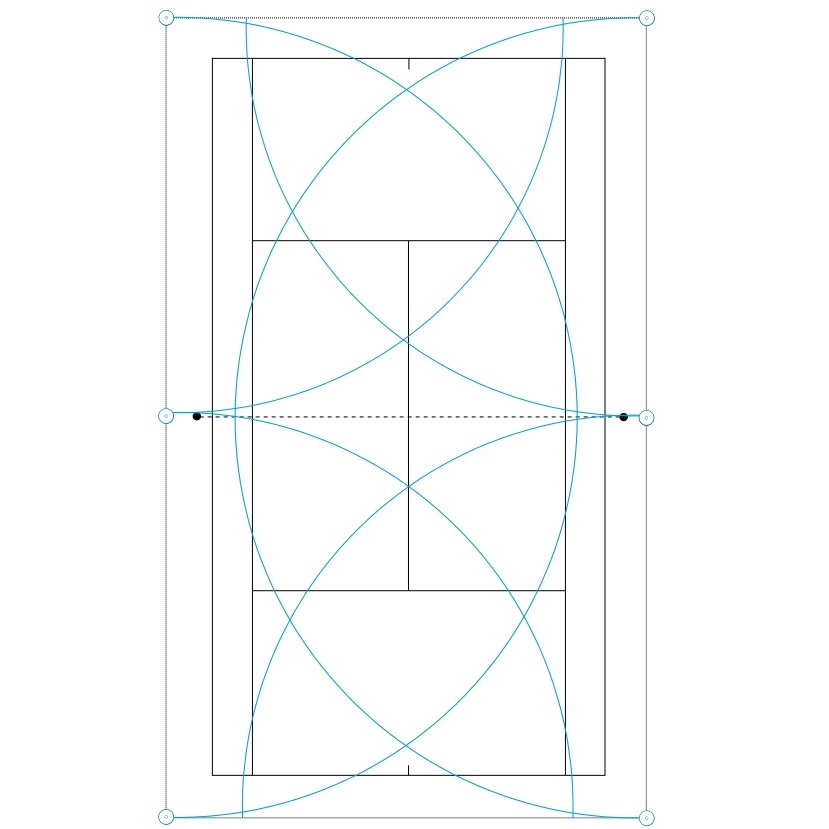

Kompletny system automatycznego nawadniania pełnowymiarowego kortu tenisowego z wybiegiem bocznym i końcowym. Zestaw przeznaczony do samodzielnego montażu na płycie o wymiarach 17 x 34m, oparty o najwyższej jakości podzespoły marki Hunter. Przedstawiony plan rozmieszczenia zraszaczy jest schematem informacyjnym z możliwością indywidualnej adaptacji do innych wymiarów niż podane. Projekt systemu nawadniania został przygotowany w sposób, który pozwoli na prawidłową pracę systemu nawadniania boiska nawet przy standardowym źródle wody. Nawadnianie w oparciu o dostarczony projekt zasili źródło wody o parametrach: Q [m3/h] 3,5; P [atm.]: 6 Bar.
Projektowane nawodnienie zakłada podlewanie powierzchni przy pomocy 6 rotacyjnych zraszaczy dalekiego zasięgu. Aby zraszacz i-25 na korcie osiągał określony zasięg na poziomie R-17 m należy zapewnić mu odpowiednie ciśnienie a przede wszystkim ilość wody, dlatego w naszym nawadnianiu każdy zraszacz jest sterowanym przez elektrozawór 24VAC. System nawadniania składa się z 6 niezależnych sekcji. Zaletą tak zaprojektowanego nawadniania jest równomierny i bardzo jednorodny opad, co w przypadku kortu jest szczególnie ważne. Dzięki odpowiedniemu pokryciu i możliwości sterowania każdego zraszacza przy pomocy sterownika dostarczenie odpowiedniej ilości wody jest niezwykle łatwe i przede wszystkim w pełni automatyczne.
Sterowanie nawadnianiem zostało oparte o wysokiej jakości sterownik zewnętrzny X2 marki Hunter z możliwością rozbudowy o moduł WiFi. Czujnik deszczu podczas opadów zadba o oszczędność wody i automatycznie zablokuje zaprogramowane w sterowniku sekcje przed ich uruchomieniem.System nawadniania kortu do samodzielnego montażu to przede wszystkim łatwe i tanie rozwiązanie, które zostało przygotowane w formule optymalnej dla laików, nie posiadających doświadczenia w tego typu instalacjach.
Co otrzymujesz kupując zestaw nawadniania DIY:
- kompletny materiał wraz ze skręconą magistralą z elektrozaworami
- profesjonalny projekt wykonawczy systemu nawadniania
- przejrzyste schematy połączeń elektrycznych i wodnych
- ebook w postaci poradnika, który krok po kroku prowadzi przez montaż instalacji
- wsparcie telefoniczne przy montażu oraz codziennej obsłudze nawadniania
Zachęcamy do korzystania z indywidualnego wsparcia. Jesteśmy świadomi, że rozmiary i warunki poszczególnych kortów mogą być inne, dlatego oferujemy porady i projekty szyte na miarę naszych klientów ! Jeżeli choćby jeden z podanych parametrów różni się od tych, które posiadają Państwo na swojej inwestycji zalecamy wcześniejszy kontakt z nami. W takim wypadku system może nie działać prawidłowo.
W skład zestawu do nawadniania wchodzi:
| 1 | Sterownik zewnętrzny X2-601E WiFi, 230V, 6-sekcyjny, Hunter | 1 |
| 2 | Czujnik opadu deszczu Rain-Clik / Mini-Click, Hunter | 1 |
| 3 | Elektrozawór 1" PGV do sterowników sieciowych, podłączenie wlot i wylot 1" M (GZ), Hunter | 6 |
| 4 | Zraszacz rotacyjny i25-04 CV, zawór zwrotny, sektorowy, zakres 50-360°, promień 11,9 - 21,6 m, podłączenie 1" F (GW), wynurzenie 4"/10 cm, 12 dysz w komplecie, Hunter | 6 |
| 5 | Rura irygacyjna LDPE 32 mm PN6, 1 mb, Dropplant | 200 |
| 6 | Studzienka zaworowa JUMBO, prostokątna (6 elektrozaworów), Rain Works | 1 |
| 7 | Przewód elektryczny 12-żyłowy podziemny, 0,5 mm, cena za mb, IRC Irrigation | 15 |
| 8 | Łącznik kablowy DS-300 | 6 |
| 9 | Łącznik kablowy DS-400 | 1 |
| 10 | Kolano PE 32-32, typoszereg PN16, Fish | 10 |
| 11 | Kolano redukcyjne PE M (GZ) 32-1" , typoszereg PN16, Fish | 6 |
| 12 | Złącze redukcyjne PE M (GZ) 32-1", typoszereg PN16, Fish | 6 |
| 13 | Złącze redukcyjne PE F (GW) 32-1", typoszereg PN16, Fish | 1 |
| 14 | Nypel redukcyjny PP NRE M-M (GZ, GZ) 1"-3/4" | 6 |
| 15 | Kolano Swivel POM M-F (GZ, GW) 1"-1", Tavlit, Szary | 2 |
| 16 | Trójnik Swivel POM F-F-M (GW, GW, GZ) 1"-1-1", Tavlit, Szary | 6 |
| 17 | Zestaw do przedmuchania systemu nawadniania na zimę | 1 |
